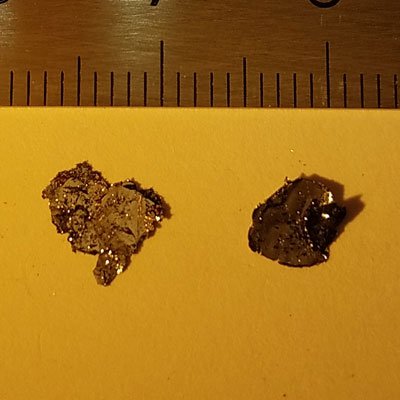

Ta-Doped MoSe₂ Crystals
Ta-doped MoSe₂ is a layered transition metal dichalcogenide (TMDC) with a van der Waals structure. Tantalum doping introduces p-type conductivity, modifies the electronic band structure, and enhances the material’s catalytic and optoelectronic properties. These characteristics make Ta-doped MoSe₂ a promising material for applications in quantum research, optoelectronics, and energy storage technologies.
Sample Size Options:
Crystals larger than 10 mm²
Crystals larger than 25 mm²
Crystals larger than 100 mm²
Material Properties:
Layered van der Waals Structure: Facilitates exfoliation into monolayers or few-layer sheets for 2D material studies. P-Type Conductivity: Tantalum doping introduces holes, enhancing charge carrier density.
Enhanced Catalytic Performance: Improved efficiency in hydrogen evolution reactions (HER) and electrocatalytic processes.
Optoelectronic Properties: Strong photoluminescence and variable bandgap for specialized device applications.
Crystal Structure:
Type: Hexagonal layered structure
Features: Cleavable layers applicable for thin-film fabrication and nanoscale research.
Degree of Exfoliation:
Ease of Use: Readily exfoliates into thin layers for specialized research and device assembly.
Other Characteristics:
Quantum Potential: Permits research on doping-induced quantum effects and electronic transport phenomena. Energy
Applications: Promising for energy storage and catalytic applications.
Variable Electronic Properties: Doping permits for bandgap modification and enhanced electronic performance.
Applications:
Optoelectronics:
Applicable for photodetectors, light-emitting diodes, and photovoltaic devices. Quantum Materials Research:
Applicable to studying doping-induced quantum phenomena and electronic properties. Energy
Applications:
High catalytic activity for hydrogen evolution reactions (HER) and other energy-related processes.
2D Material Studies:
Applicable for assembly into van der Waals heterostructures and nanoscale devices. Spintronics:
Permits exploration of spin-based devices and electronic behavior in doped TMDCs.
| Option 1 | > 10 mm², > 100 mm², > 25 mm² |
|---|
